„Jaki poziom liniowości muszą faktycznie osiągać szyny ślizgowe?” „Dlaczego różne typy urządzeń mają różne wymagania dotyczące liniowości szyn ślizgowych?” „Jakie są konsekwencje niespełnienia standardów liniowości i jak można to precyzyjnie kontrolować?” Jako inżynier z 12-letnim doświadczeniem w doborze precyzyjnych komponentów przekładni i technologii montażu, sedno tych pytań leży w „dokładnym dopasowaniu wymagań dotyczących liniowości do potrzeb w zakresie precyzji sprzętu i scenariuszy operacyjnych”. Jako podstawowy element umożliwiający liniowy ruch posuwisto-zwrotny, szyny ślizgowe są szeroko stosowane w obrabiarkach, sprzęcie zautomatyzowanym, precyzyjnych przyrządach testujących i innych dziedzinach. Ich liniowość bezpośrednio determinuje dokładność trajektorii ruchu, precyzję obróbki/testowania i stabilność sprzętu. Niejasne wymagania dotyczące liniowości często prowadzą do nieprawidłowego doboru lub odchyleń w montażu. I odwrotnie, precyzyjne definiowanie i ścisłe kontrolowanie liniowości zapewnia optymalną wydajność sprzętu i zmniejsza koszty konserwacji. Dzisiaj użyjemy 7-etapów, aby kompleksowo zrozumieć liniowość prowadnic liniowych – od podstawowych koncepcji po użytkowanie i konserwację. Wyjaśnimy wymagania, metody kontroli i punkty praktyczne na każdym etapie, osiągając cel, jakim jest „dokładna zgodność z liniowością oraz stabilny, niezawodny sprzęt”.
Krok 1: Kompleksowa 7-etapowa analiza liniowości prowadnicy liniowej
Zdefiniuj podstawowe pojęcia dotyczące liniowości-Najpierw dowiedz się, „Co jest rdzeniem liniowości?”
Aby dokładnie zrozumieć wymagania dotyczące liniowości dlaprowadnice ślizgowewyjaśnij jego podstawową istotę, wartość i ograniczenia, aby uniknąć błędnych przekonań, takich jak „bardziej rygorystyczna liniowość jest zawsze lepsza” lub „ignorowanie kontekstu aplikacji”:

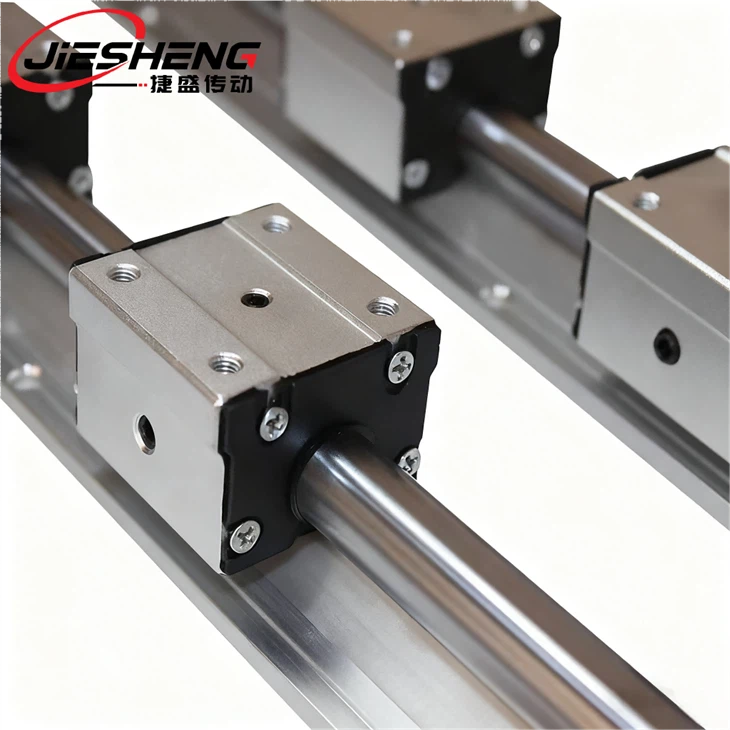

Definicja rdzenia -:Liniowość prowadnicy ślizgowej oznacza odchylenie pomiędzy rzeczywistą trajektorią ruchu prowadnicy w pełnym zakresie przesuwu a idealną linią prostą. Zwykle wyraża się je jako „odchylenie na metr (mm/m)” lub „maksymalne odchylenie w całym zakresie ruchu (mm)”. Jego podstawową funkcją jest zapewnienie prostoliniowości trajektorii ruchu bloku prowadzącego, zapobiegając odchyleniom w dokładności przetwarzania, kontroli lub montażu spowodowanym odchyleniem trajektorii.
- Wartość liniowości rdzenia: trzy krytyczne funkcje zapewniające precyzyjne działanie sprzętu:
- Gwarancja precyzji:Zapewnia przesuwanie suwaka wzdłuż zadanej prostej trajektorii, tworząc podstawę dokładności obróbki sprzętu i precyzji pozycjonowania.
- Płynny ruch:Spełnienie standardów liniowości zapobiega wibracjom i zakleszczaniu się suwaka podczas ruchu, zmniejsza hałas podczas pracy i zwiększa stabilność ruchu.
- Wydłużona żywotność:Zmniejsza miejscowe nadmierne zużycie pomiędzy suwakiem a prowadnicą, spowodowane odchyleniem trajektorii, przedłużając żywotność prowadnic ślizgowych.
Krok 2: Podstawowe skutki nadmiernego odchylenia liniowości-Zrozumienie, dlaczego należy kontrolować liniowość
Nadmierne odchylenie liniowości w prowadnicach ślizgowych wywołuje reakcję łańcuchową problemów, od awarii precyzji po uszkodzenie komponentów, poważnie wpływające na działanie sprzętu. Podstawowe skutki obejmują:
- Awaria wydajności precyzji:Przesunięte trajektorie ruchu pogarszają dokładność i powtarzalność pozycjonowania, powodując odchylenia wymiarowe detali i zniekształcone dane kontrolne.
- Pogorszona stabilność ruchu:Nierównomierny rozkład sił pomiędzy suwakiem a szyną prowadzącą podczas ruchu przesuniętego powoduje wibracje, sklejanie i rezonans przy dużych prędkościach, znacznie zwiększając hałas operacyjny.
Krok 3: Podstawowe wymagania dotyczące liniowości dla prowadnic ślizgowych-Ogólne standardy i podstawowe parametry
Chociaż nie istnieje żaden uniwersalny, absolutny standard dotyczący liniowości prowadnic ślizgowych, obowiązują-podstawowe wymagania branżowe. Podstawowe specyfikacje zależą od klasy dokładności i specyfikacji wymiarowych prowadnicy, przy jednoczesnym przestrzeganiu odpowiednich norm krajowych. Podstawowe wymagania dotyczące liniowości są następujące:
Podstawowe standardy referencyjne:
- GB/T 15760-2017 „Prowadnice ślizgowe – Warunki techniczne”:Definiuje klasyfikacje klas precyzyjnych i nieopisane wymagania dotyczące tolerancji liniowej dla prowadnic ślizgowych, służące jako podstawowy standard przy ogólnym doborze sprzętu;
- GB/T 1804-2000 „Tolerancje ogólne – Tolerancje dla wymiarów liniowych i kątowych bez specyfikacji”:Określa ogólne zakresy tolerancji liniowości mające zastosowanie do standardowych-precyzyjnych prowadnic przesuwnych.
Krok 4: Metody instalacji i kalibracji w celu precyzyjnej kontroli liniowości-Podstawy praktyczne i podstawowe techniki
Aby spełnić określone wymagania dotyczące liniowości, należy opanować naukowe metody instalacji i kalibracji. Zapewnij precyzyjną kontrolę na wszystkich etapach-od testów porównawczych instalacji i technik regulacji po metody montażu. Podstawowe podejścia obejmują:
Precyzyjny wybór wzorców instalacji:
- Należy nadać priorytet powierzchniom referencyjnym obróbki należącym do urządzenia, gdzie płaskość powierzchni musi przekraczać połowę wymaganej tolerancji liniowości;
- Jeśli nie istnieje odpowiednia powierzchnia odniesienia, zastosuj „metodę szyny odniesienia”:Najpierw zainstaluj-precyzyjną szynę jako szynę referencyjną, upewniając się, że jej liniowość spełnia standardy, a następnie zainstaluj inne szyny, wykorzystując tę szynę referencyjną jako punkt odniesienia.
- Precyzyjna regulacja:Za pomocą czujnika zegarowego lub interferometru laserowego należy równomiernie wybrać punkty pomiarowe na całej długości szyny prowadzącej w celu pomiaru odchyłki liniowej pomiędzy szyną a powierzchnią odniesienia/szyną odniesienia. Na podstawie wyników pomiarów stopniowo koryguj położenie szyny prowadzącej, regulując podkładki podstawy montażowej lub śruby regulacyjne, aż odchylenie liniowości we wszystkich punktach pomiarowych spełni wymagania;
- Ostateczne dokręcenie:Po osiągnięciu zgodności liniowości stopniowo dokręcaj śruby w kolejności ukośnej. Stale sprawdzaj liniowość podczas dokręcania, aby zapobiec przesunięciom położenia spowodowanym siłą docisku.
Optymalizuj struktury wsparcia i doradztwa:
- Dodaj podpory pośrednie dla prowadnic-o długim skoku z odstępami mniejszymi lub równymi 1,5 m, aby zapobiec odchyleniom liniowości wywołanym-ugięciami;
- Zainstaluj urządzenia zapobiegające-odchyleniu na szybkich-prowadnikach, aby zminimalizować odchylenia od trajektorii podczas ruchu;
- Wybierz konstrukcje o szerokim-profilu dla prowadnic-o dużym obciążeniu, aby zwiększyć sztywność i zapobiec-odkształceniom wywołanym obciążeniem wpływającym na liniowość.
Krok 5: Specyfikacje weryfikacji liniowości-Kryteria akceptacji i metody testowania
Po instalacji standardowe testy muszą sprawdzić zgodność liniowości. Zdefiniuj narzędzia testowe, procedury i standardy akceptacji. Podstawowe specyfikacje:
Standardowa procedura testowa:
- Konfiguracja narzędzia:Przymocuj podstawę magnetyczną do bloku ślizgowego. Umieścić sondę czujnika zegarowego prostopadle do powierzchni odniesienia z napięciem wstępnym 0,2–0,5 mm.
- Pomiar-pełnego skoku:Powoli przesuwaj suwak, aby dokonać jednolitego pomiaru na całej długości, rejestrując wartości odchyleń w każdym punkcie pomiarowym; rejestruj dane co 500mm; zwiększ gęstość punktów pomiarowych w przypadku prowadnic-o długim skoku.
- Obliczanie odchylenia:Wykreśl krzywą odchylenia punktów pomiarowych i oblicz odchylenie na metr; określić całkowite odchylenie-skoku, obliczając różnicę między maksymalnymi i minimalnymi odchyleniami w całym skoku.
Krok 6: Typowe błędne przekonania i metody unikania w kontroli liniowości-Pułapki związane z precyzją, których należy unikać
Podczas instalacji i uruchamiania typowe pułapki, takie jak „zaniedbanie dokładności odniesienia” i „brak ponownego sprawdzenia po zablokowaniu”, mogą prowadzić do niespełniającej norm liniowości. Ukierunkowane unikanie jest niezbędne:
Błędne przekonanie nr 1: Zaniedbanie dokładności odniesienia instalacji powoduje z natury nieodpowiednią liniowość
- Manifestacja:Używanie szorstkich powierzchni montażowych jako punktów odniesienia. Gdy płaskość powierzchni odniesienia przekracza tolerancje, wielokrotne regulacje szyny prowadzącej nie pozwalają na osiągnięcie zgodności liniowości.
- Metoda unikania:Przed montażem sprawdź płaskość powierzchni odniesienia. Jeśli nie jest-zgodna, należy-wyfrezować ponownie lub zeszlifować powierzchnię odniesienia, aby mieć pewność, że jej dokładność przekracza połowę wymagań dotyczących liniowości.
Błędne przekonanie 2: Jedno-jednoetapowe dokręcanie śrub powodujące niepowodzenie regulacji
- Manifestacja:Śruby są całkowicie dokręcone bez sprawdzenia po regulacji. Siła docisku powoduje przemieszczenie szyny prowadzącej, czego efektem jest liniowość przekraczająca tolerancję.
- Metoda zapobiegania:Zastosuj podejście „krok{0}}po-dokręcaniu z wielokrotną weryfikacją”. Dokręcaj śruby po przekątnej, po kolei, sprawdzając liniowość po dokręceniu każdej śruby, aby zapewnić stabilność położenia.
Błędne przekonanie nr 3: Niewystarczająca liczba punktów pomiarowych prowadząca do lokalnego przeoczenia odchyleń
- Manifestacja:Pomiar tylko dwóch punktów końcowych przy ignorowaniu-odchyłek środkowej części, co skutkuje nadmierną liniowością w środkowej części i miejscowym zacinaniem się podczas działania;
- Zapobieganie:Sprawdź przy gęstości jednego punktu pomiarowego na 500 mm. W przypadku prowadnic-o długim skoku należy mierzyć co 300 mm, aby zapewnić kontrolowane odchylenie w całym zakresie skoku.
Krok 7:-Konserwacja liniowości po instalacji i ponowne-testowanie-Zapewnienie długoterminowej-stabilności
Osiągnięcie zgodności z liniowością nie jest zadaniem-jednorazowym. Podczas pracy czynniki takie jak wibracje, temperatura i zużycie mogą zmienić liniowość, co wymaga protokołu regularnej konserwacji i ponownego-testowania:
Okresowe ponowne testowanie-liniowości:
- Wyposażenie standardowe:Re-test every 6 months;
- Sprzęt precyzyjny, sprzęt-ciężki-o dużej prędkości: ponowny-test co 3 miesiące;
- Ultra-sprzęt precyzyjny:Ponawiaj-testy co miesiąc;
- Jeśli ponowne-testowanie wykaże liniowość przekraczającą tolerancję (1,2-krotność określonej wartości), natychmiast wyłącz urządzenie w celu regulacji.
Kluczowe punkty codziennej konserwacji:
- Okresowo smaruj szyny prowadzące za pomocą smarów odpowiednich do warunków pracy, aby zmniejszyć zużycie;
- Kontroluj temperaturę roboczą sprzętu, aby uniknąć ekstremalnych wahań temperatury. Zainstaluj urządzenia chłodzące do zastosowań-wysokotemperaturowych.
Wniosek: Liniowość przesuwnych szyn prowadzących - „Precyzyjne dopasowanie to podstawa, pełna-kontrola procesu to podstawa”
Wymagania dotyczące liniowości dlaprowadnice ślizgowebrakuje uniwersalnej stałej wartości. Podstawową zasadą jest „precyzyjne dopasowanie do wymagań dotyczących dokładności sprzętu i warunków operacyjnych”.-Sprzęt standardowy może tolerować 0,08–0,10 mm/m, sprzęt precyzyjny wymaga ścisłej kontroli przy 0,008–0,02 mm/m, podczas gdy sprzęt ultra-precyzyjny wymaga 0,001–0,005 mm/m. Typowe błędne przekonania użytkowników obejmują: „ślepe dążenie do zbyt rygorystycznej liniowości zwiększa koszty”, „zaniedbywanie dokładności odniesienia i instalacji/kalibracji prowadzi do liniowości poniżej standardów” oraz „brak konserwacji po instalacji powoduje późniejsze awarie”.
W rzeczywistości wykonanie 7-etapowej analizy opisanej w tym artykule zapewnia długoterminową zgodność: po pierwsze, wyjaśnij podstawowe pojęcia i podstawowe wymagania dotyczące liniowości; następnie precyzyjnie dopasuj standardy liniowości do konkretnych scenariuszy; kontrola liniowości poprzez instalację naukową i uruchomienie; i wreszcie ustanowić mechanizmy regularnej konserwacji i ponownego testowania. Takie podejście gwarantuje trwałą wydajność liniową i zapewnia stabilną, precyzyjną pracę sprzętu. Jeśli potrzebujesz dostosowanego planu kontroli liniowości, podaj kluczowe szczegóły, takie jak „typ sprzętu, specyfikacje szyn prowadzących, prędkość robocza, nośność i wymagania dotyczące dokładności pozycjonowania”, aby uzyskać szczegółowe specyfikacje liniowości, metody instalacji i standardy testowania. W przypadku już zainstalowanych systemów skorzystaj z protokołów inspekcji i typowych pułapek opisanych w tym artykule, aby zweryfikować zgodność z liniowością i wdrożyć na czas regulacje lub optymalizacje.
