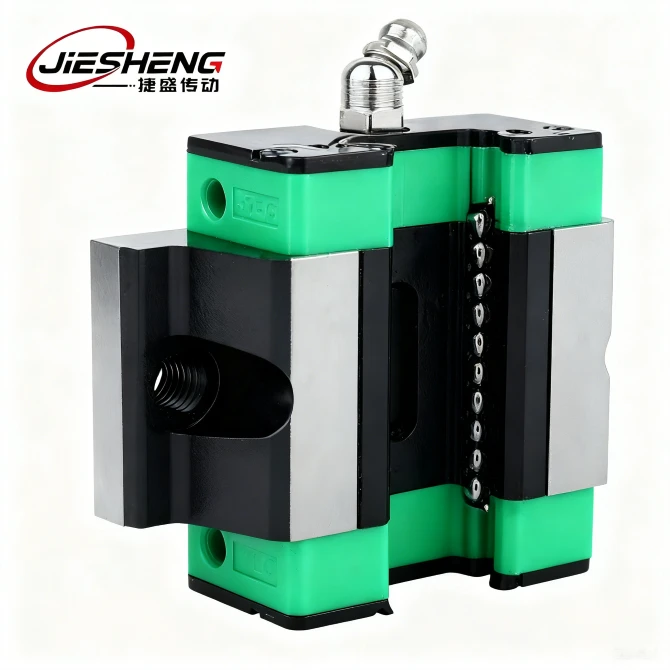

Informacje o produkcie

Lishui Jiesheng Transmission, od wielu lat skupiająca się na rozwoju i produkcji aluminiowych prowadnic liniowych. Dzięki głębokim opadom technicznym aluminiowe prowadnice liniowe ustanowiły wzorzec jakości w branży. Produkty są ściśle wybierane ze stopu aluminium, rzeźbione i kształtowane w oparciu o precyzyjne rzemiosło oraz kontrolowane w ramach wielu rund kontroli jakości, aby zapewnić najlepszą dokładność wymiarową i-odporność na zużycie. Lekka konstrukcja ze wzmocnioną konstrukcją zapewnia suwakowi dużą nośność-oraz płynną i stabilną pracę. Można go bezproblemowo dostosować do-wysokiej częstotliwości pracy obrabiarek,-intensywnej pracy zautomatyzowanych linii produkcyjnych oraz wysokich-wymagań dotyczących precyzji w produkcji sprzętu elektronicznego, przy czym w dalszym ciągu zapewnia stabilne i niezawodne działanie. Lishui Jiesheng Drive nie może się doczekać nawiązania z Państwem solidnej współpracy i wspólnego rozwijania naszej działalności.

Suwak to element mechaniczny, który może wykonywać liniowy ruch posuwisto-zwrotny na torze lub płaszczyźnie i odgrywać rolę przenoszenia mocy oraz pozycjonowania prowadzenia podporowego, składający się z korpusu, powierzchni ślizgowej itp., w zależności od ruchu, charakteru tarcia i obszarów zastosowań można podzielić i jest szeroko stosowany w różnych scenariuszach przemysłowych.

HK2

Parametry specyfikacji

Model	Rozmiar szyny (mm)							Rozmiar śrub mocujących do szyn ślizgowych	Podstawowe dynamiczne obciążenie znamionowe	Podstawowe obciążenie statyczne	Dopuszczalny moment statyczny			Ciężary
											PAN kN-m	poseł kN-m	MÓJ kN-m	Suwak kg	Slajd kg/m
	WR	HR	D	h	d	P	E	(mm)	C (kN)	CO (kN)
HGH15CA	15	15	7.5	5.3	4.5	60	20	M4x16	11.38	16.97	0.12	0.10	0.10	0.18	1.45
HGH20CA	20	17.5	9.5	8.5	6	60	20	M5x16	17.75	27.76	0.27	0.20	0.20	0.30	2.21
HGH20HA									21.18	35.90	0.35	0.35	0.35	0.39
HGH25CA	23	22	11	9	7	60	20	M6x20	26.48	36.49	0.42	0.33	0.33	0.51	3.21
HGH25HA									32.75	49.44	0.56	0.57	0.57	0.69
HGH30CA	28	26	14	12	9	80	20	M8x25	38.74	52.19	0.66	0.53	0.53	0.88	4.47
HGH30HA									47.27	69.16	0.88	0.92	0.92	1.16
HGH35CA	34	29	14	12	9	80	20	M8x25	49.52	69.16	1.16	0.81	0.81	1.45	6.30
HGH35HA									60.21	91.63	1.54	1.40	1.40	1.92
HGH45CA	45	38	20	17	14	105	22.5	M12x35	77.57	102.71	1.98	1.55	1.55	2.73	10.41
HGH45HA									94.54	136.46	2.63	2.68	2.68	3.61
HGH55CA	53	44	23	20	16	120	30	M14x45	114.44	148.33	3.69	2.64	2.64	4.17	15.08
HGH55HA									139.35	196.20	4.88	4.57	4.57	5.49
HGH65CA	63	53	26	22	18	150	35	M16x50	163.63	215.33	6.65	4.27	4.27	7.00	21.18
HGH65HA									208.36	303.13	9.38	7.38	738	9.82
Uwaga: 1 kgf=9.81N

Model	Rozmiar suwaka (mm)							Rozmiar śrub mocujących do szyn ślizgowych	Podstawowa nośność dynamiczna	Podstawowe obciążenie statyczne	Dopuszczalny moment statyczny			Ciężary
	WR	HR	D	h	d	P	E	(mm)	C (kN)	CO (kN)	PAN kN-m	MP kN-m	MÓJ kN-m	Suwak kg	Slajd kg/m
HGW15CC	15	15	7.5	5.3	4.5	60	20	M4x16	11.38	16.97	0.12	0.1	0.1	0.17	1.45
HGW20CC	20	17.5	9.5	8.5	6	60	20	M5x16	17.75	27.76	0.27	0.2	0.2	0.4	2.21
HGW20HC									21.18	35.9	0.35	0.35	0.35	0.52
HGW25CC	23	22	11	9	7	60	20	M6x20	26.48	36.49	0.42	0.33	0.33	0.59	3.21
HGW25HC									32.75	49.44	0.56	0.57	0.57	0.8
HGW30CC	28	26	14	12	9	80	20	M8x25	38.74	52.19	0.66	0.53	0.53	1.09	4.47
HGW30HC									47.27	69.16	0.88	0.92	0.92	1.44
HGW35CC	34	29	14	12	9	80	20	M8x25	49.52	69.16	1.16	0.81	0.81	1.56	6.3
HGW35HC									60.21	91.63	1.54	1.4	1.4	2.06
HGW45CC	45	38	20	17	14	105	22.5	M12x35	77.57	102.71	1.98	1.55	1.55	2.79	40.41
HGW45HC									94.54	136.46	2.63	2.68	2.68	3.69
HGW55CC	53	44	23	20	16	120	30	M14x45	114.44	148.33	3.69	2.64	2.64	4.52	15.08
HGW55HC									139.35	196.2	4.88	4.57	4.57	5.96
HGW65CC	63	53	26	22	18	150	35	M16x50	163.63	215.33	6.65	4.27	4.27	9.17	21.18
HGW65HC									208.36	303.13	9.38	7.38	7.38	12.89
Uwaga: 1 kgf=981N

Obszary zastosowania

Zastosowania aluminiowych prowadnic liniowych

Przemysł 3C

Precyzyjne moduły do montażu telefonu komórkowego/komputera, spełniające wymagania dotyczące lekkości.

Sprzęt medyczny

Przyrządy diagnostyczne i kompaktowe urządzenia pielęgniarskie,-odporne na korozję i przystosowane do niskich-obciążeń.

Automatyczne sortowanie

Małe-maszyny sortujące do-handlu elektronicznego/operacji kurierskich, dostosowane do scenariuszy-wysokiej częstotliwości i małych-załadunków.

Sprzęt laboratoryjny

Przykładowe przyrządy do testowania, spełniające wymagania dotyczące precyzyjnego pozycjonowania.

Sprzęt laserowy

Kompaktowe maszyny do znakowania/grawerowania laserowego, umożliwiające dokładną transmisję.

Nowa Energia

Kompaktowe moduły do testowania akumulatorów, przystosowane do środowisk lekko korozyjnych.

Wsparcie produktu

Wsparcie techniczne dotyczące zgodności

Bezpłatne wskazówki dotyczące wyboru w celu dopasowania odpowiednich modeli w oparciu o wymagania dotyczące obciążenia sprzętu klienta i precyzji. Instrukcje instalacji i samouczki wideo są dołączone bezpłatnie. Zdalna pomoc techniczna dostępna dla złożonych scenariuszy w celu rozwiązania problemów związanych z dokładnością instalacji.

Wsparcie w zakresie dostosowywania

Uwzględnione są specjalne wymiary i wymagania ochronne (np. ultracienkie warianty, modele o wysokiej odporności na korozję). Dostosowanie w małych partiach dostarczane w ciągu 7 dni roboczych bez znacznych kosztów narzędzi. Trzy aktualizacje postępu podczas dostosowywania zapewniają zgodność z oczekiwaniami.

Po-wsparcie sprzedaży

Produkty objęte są standardową-letnią gwarancją. Nasze całodobowe-godzinne porady online oferują pomoc w instalacji i debugowaniu w czasie rzeczywistym za pośrednictwem rozmów wideo i ilustrowanych samouczków. Aby szybko rozwiązać problemy związane z montażem i użytkowaniem, dostępne są filmy operacyjne dotyczące smarowania rolek i precyzyjnej kalibracji.

Skontaktuj się z nami

Często zadawane pytania

P: Czy mogę poprosić o zmianę sposobu pakowania i wysyłki?

Odp.: Tak, możemy zmienić formę opakowania i wysyłki zgodnie z Twoimi wymaganiami, ale w międzyczasie musisz ponieść różnicę w kosztach i cenie.

P: Nie wiem, jakiego rodzaju produktu potrzebuję, co powinienem zrobić?

Odp.: nie martw się, możemy polecić Ci najbardziej odpowiednie produkty lub udostępniamy katalog elektroniczny w celach informacyjnych, wybierasz odpowiedni model, po prostu podaj nam numer modelu.

P: Gdzie znajduje się Twoja fabryka?

Odp.: Nasza fabryka znajduje się w Zhejiang w Chinach. Jeśli masz wizytę na miejscu, negocjacje biznesowe i inne potrzeby, skontaktuj się z nami, chętnie zorganizujemy dla Ciebie, nie możemy się doczekać współpracy z Tobą.
