Bliższe dane

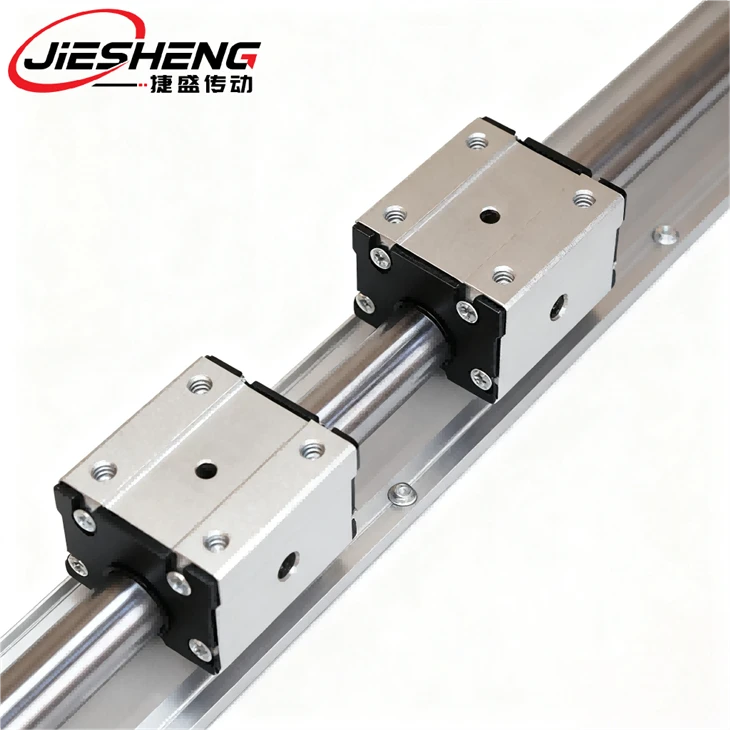

Szyna liniowa serii TBR, jako typowa prowadnica toczna, wewnętrzna stalowa kulka toczy się pomiędzy suwakiem a prowadnicą, zapewniając platformie ładunkowej płynny i precyzyjny ruch liniowy. W porównaniu z tradycyjną prowadnicą obrabiarki zmniejsza współczynnik tarcia do 1/50 oryginału, co znacznie zmniejsza tarcie początkowe-i skutecznie pozwala uniknąć nieefektywnego przemieszczenia, osiągając w ten sposób wysoką-precyzyjną kontrolę posuwu i precyzyjne pozycjonowanie oraz budując solidny fundament pod stabilną pracę sprzętu.

Cechy

Bardzo-wysoka dokładność pozycjonowania

Prowadnica liniowa serii TBR dzięki precyzyjnemu toczeniu kulkowemu, znacznie zmniejsza tarcie, różnica tarcia dynamicznego i statycznego jest prawie znikoma, ruch platformy ładunkowej jest wyjątkowo płynny, dokładność pozycjonowania do poziomu mikronów, może sprostać wymagającym potrzebom precyzyjnego sprzętu przetwarzającego dla wysokiej precyzji, w dziedzinie szlifowania soczewek optycznych, produkcji chipów elektronicznych i innych obszarach o wyjątkowej wydajności.

Wyjątkowa trwałość

Tryb tarcia tocznego sprawia, że zużycie szyny prowadzącej jest znacznie mniejsze niż w przypadku tradycyjnej prowadnicy przesuwnej, redukując uszkodzenia powierzchni i deformacje spowodowane tarciem. Oprócz wysokiej-jakości stali, wzmocnionej specjalnym procesem obróbki cieplnej, nawet w przypadku-intensywności i{3}}wysokiej częstotliwości użytkowania środowiska, ale także w celu utrzymania-precyzyjnej pracy przez długi czas, cykl konserwacji sprzętu został znacznie wydłużony, skutecznie zmniejszając całkowity koszt użytkowania.

Efektywna praca i oszczędność energii

Niezwykle niski współczynnik tarcia oznacza, że do napędzania ruchu platformy ładunkowej w zautomatyzowanej linii produkcyjnej, sprzęcie do sortowania logistycznego i innych urządzeniach często uruchamianych i zatrzymujących potrzebna jest tylko bardzo mała siła napędowa, nie tylko duża prędkość jazdy, ale także znaczne zmniejszenie zużycia energii, poprawa ogólnej wydajności operacyjnej sprzętu, aby osiągnąć-wygraną sytuację w postaci wydajnej produkcji oraz oszczędności energii i redukcji zużycia.

Wygodna instalacja i konserwacja

Konstrukcja szyny prowadzącej została zaprojektowana tak, aby była zwarta i rozsądna, a montaż suwaka i szyny prowadzącej jest prosty i można go szybko zmontować, mocując zgodnie ze standardowym procesem. Codzienna konserwacja jest również łatwa i wygodna, a dzięki wbudowanemu-systemowi smarowania umożliwiającemu regularne uzupełnianie smaru można zapewnić długoterminową-stabilną pracę szyny prowadzącej, bez konieczności wykonywania skomplikowanych czynności konserwacyjnych, co pozwala użytkownikom zaoszczędzić dużo czasu i energii.

Parametry produktu

Model			Obciążenie znamionowe		Waga		Wymiary (mm)
Jednostka	Suwak	Średnica wału	Obciążenie dynamiczne C (N)	Obciążenie statyczne Co (N)	Suwak (kg)	Ścieżka C kg (/m)	D	h	H	E
TBR16S	TBR16UU	φ16	392	490	0.18	2.58	31	22.14	40	25
TBR20S	TBR20UU	φ20	784	1176	0.30	4.27	34	29.01	50	27.5
TBR25S	TBR25UU	φ25	1568	2352	0.60	5.9	41	31.97	60	32.5
TBR30S	TBR30UU	φ30	1764	2940	0.90	8.35	45.5	36.52	70	37.5

Model	Wymiary (mm)
Model	W	G	A	B	T	M	S1	J	K	S2	C	S3	P
TBR16S	62	26	8	50	6	42	M5	50	30	φ5.5	37	M6	150
TBR20S	68	31	10	55	8	51	M6	54	37	φ5.5	40	M6	150
TBR25S	82	41	12	65	10	65	M8	65	50	φ6.6	45	M6	200
TBR30S	91	48	12	75	12	75	M8	75	60	φ6.6	55	M6	200

WsparcieOznaczenie	Wał Wymiary	Dynamiczny CN	Statyczny CN	(mm)									Tuleja ślizgowa			Waga (kg)
WsparcieOznaczenie	Wał Wymiary	Dynamiczny CN	Statyczny CN	W	G	A	M	S1	J	K	E	h	Oznaczenie	Dynamiczny CN	Statyczny CN	Waga (kg)
TBR16UU	φ16	392	490	62	26	8	42	M5	50	30	31	18	LM16UU-OP	392	490	0.18
TBR20UU	φ20	784	176	68	31	10	51	M6	54	37	34	21	LM20UU-OP	784	1176	0.30
TBR25UU	φ25	1568	2352	82	41	12	65	M8	65	50	41	28	LM25UU-OP	1568	2352	0.60
TBR30UU	φ30	1764	2940	91	48	12	75	M8	75	60	45.5	33.5	LM30UU-OP	1764	2940	0.90
TBR16LUU	φ16	780	980	62	26	8	85	M5	50	60	31	18	LM16LUU-OP	392	490	0.36

Wyświetlacz produktu

Scenariusze zastosowań

Scenariusze zastosowań szyn liniowych TBR

Sektor Obrabiarek

Kompatybilny z frezarkami rewolwerowymi i stołami roboczymi frezarek bramowych, kontrolujący pozycjonowanie narzędzia i przedmiotu obrabianego z precyzją klasy G6-; stosowane w układach posuwu wrzeciona tokarek i szlifierek, aby zapobiec zacinaniu się i niewspółosiowości; dostosowuje się do prowadzenia elektrody w maszynie do erodowania iskrowego, spełniając wymagania mikroobróbki.

Urządzenia automatyki przemysłowej

Stosowany w przegubach teleskopowych i obrotowych ramion robotów przemysłowych w celu zmniejszenia zużycia energii przy jednoczesnym zapewnieniu dokładności ruchu; Dostosowany do mechanizmów otwierania/zamykania form w maszynach do tworzyw sztucznych, aby skrócić czas konserwacji; stosowane w sprzęcie do montażu paneli fotowoltaicznych, aby zapewnić precyzyjne ustawienie komponentów.

Maszyny drukarskie i pakujące

W maszynach drukarskich, np. transport papieru w drukarkach i ruch cylindra drukarskiego; w maszynach pakujących, takich jak zgrzewanie i etykietowanie maszyn do pakowania żywności, prowadnice liniowe TBR zapewniają precyzję i ciągłość tych operacji, zwiększając wydajność produkcji i jakość produktu.

Maszyny włókiennicze

Prowadnice liniowe TBR pełnią wiele funkcji w maszynach tekstylnych: ułatwiają ruch wahadłowy w krosnach, aby zminimalizować zakleszczanie się przędzy; Udostępnianie prowadnic do regulacji naprężenia tkanin do sprzętu do drukowania i farbowania tekstyliów; oraz kontrolowanie błędów wymiarowych w maszynach do obróbki drewna, takich jak piły panelowe i stoły strugarskie.

Sprzęt medyczny

Przykładami są aparatura diagnostyczna i urządzenia rehabilitacyjne. W sprzęcie do badań medycznych prowadnice liniowe TBR ułatwiają przenoszenie próbki i pozycjonowanie sondy, gwarantując dokładność diagnostyczną. W urządzeniach rehabilitacyjnych, takich jak bieżnie i łóżka terapeutyczne, zapewniają stabilne wsparcie i prowadzenie dla ruchomych elementów.

Aplikacje domowe i biurowe

Prowadnice liniowe TBR znajdują zastosowanie również w domu i biurze. Pełnią funkcję prowadnic szuflad w meblach premium, wytrzymując znaczne obciążenia, zapewniając jednocześnie płynną pracę; mieszczą przesuwane regały i drzwiczki witryn; pełnią także funkcję prowadnic papieru w drukarkach oraz mechanizmów ruchu kaset z tonerem w kserokopiarkach, minimalizując zacięcia papieru.

Instalacja i konserwacja

Szyna liniowa z prętem serii TBR jest łatwa w montażu i konserwacji: otwór regulacyjny w kształcie talii- (10-15 mm) podstawy można zaślepić żelazną płytką w celu precyzyjnego wyregulowania równoległości (±0,1 mm/m), bez konieczności szlifowania powierzchni podstawy; dysza suwaka może być wtryskiwana smarem ręcznie (smar litowy NLGI klasy 2) lub automatycznie zasilana smarem (przewód olejowy Φ4mm), z okresem smarowania przekraczającym 500 godzin, a opór wzrasta o 30% w przypadku braku smaru w celu wczesnego ostrzegania; Luz dla części tego samego typu wynosi 0,005-0,01 mm, nie ma potrzeby kalibracji po wymianie, czas konserwacji mniejszy lub równy 30 minut/jednostkę, co skraca czas przestojów.

Dowód produktu

Dowód produktu na szynę prowadzącą liniową

Procesy produkcyjne i sprzęt

Jiesheng Transmission to przedsiębiorstwo-zaawansowane technologicznie, specjalizujące się w komponentach do automatycznych skrzyń biegów, prowadzące działalność obejmującą badania i rozwój, produkcję, sprzedaż i serwis. Posiadając certyfikaty „Krajowe przedsiębiorstwo-technologiczne” oraz „Wyspecjalizowane, wyrafinowane, wyróżniające się i innowacyjne MŚP”, jest członkiem oddziału Rolling Functional Components of the China Machine Tool & Tool Builders' Association. Konsekwentnie uznawana za przedsiębiorstwo „umowne-honorowe i godne-kredytu”, gwarantuje jakość pełnego asortymentu prowadnic liniowych dzięki profesjonalnej wiedzy.

Procesy produkcyjne i sprzęt

Aby wykorzystać zalety „wysokiej precyzji, niskiego tarcia i łatwego montażu” w całej gamie prowadnic liniowych, firma Jiesheng Transmission wprowadziła zaawansowane na całym świecie linie produkcyjne. Należą do nich-precyzyjne walcarki do walcowania na zimno, szlifierki CNC do prowadnic/bloków ślizgowych, urządzenia do obróbki cieplnej i tokarsko-frezarskie centra obróbkowe-kompozytów, a także narzędzia kontrolne, takie jak sprawdziany ołowiu, precyzyjne profilometry i systemy obrazowania. Dzięki kompleksowej kontroli procesu zapewnia precyzję prowadzenia w klasie G6 i twardość komponentów rdzenia (np. wałów) na poziomie HRC58-64, spełniając różnorodne wymagania aplikacji.

Często zadawane pytania

P: Czy montaż tej szyny jest kłopotliwy? Mamy ograniczony personel techniczny, zbyt skomplikowany ze względu na strach przed instalacją?

Odp.: Instalacja jest bardzo prosta! Konstrukcja szyny prowadzącej TBR została zaprojektowana tak, aby była bardzo zwarta i rozsądna, wystarczy postępować zgodnie ze standardowym procesem, suwak i szyna prowadząca są zamocowane, można łatwo ukończyć montaż. Nie potrzebujesz specjalnych profesjonalnych techników, zwykli wykwalifikowani pracownicy mogą działać, mogą pomóc zaoszczędzić dużo czasu instalacji i kosztów pracy.

P: Zajmujemy się precyzyjnym montażem produktów 3C. Czy prowadnica liniowa TBR może zapewnić dokładne chwytanie części przez sprzęt, gdy pracuje z dużą prędkością?

O: Oczywiście! Prowadnica liniowa TBR charakteryzuje się wyjątkowo niskim współczynnikiem tarcia, płynną pracą i dokładnością pozycjonowania na poziomie mikronów. Nawet przy dużych prędkościach prowadnica liniowa TBR może dokładnie kontrolować ruch platformy ładunkowej, umożliwiając sprzętowi dokładne chwytanie części, co w pełni spełnia podwójne wymagania szybkości i dokładności w zakresie precyzyjnego montażu produktów 3C.

P: Jak konserwować prowadnicę liniową TBR?

Odp.: Codzienna konserwacja jest prosta, wystarczy regularnie dodawać specjalny smar przez otwór wlewowy oleju i sprawdzać, czy nie ma poluzowania bloku ślizgowego i szyny prowadzącej, aby zapewnić płynną pracę.
